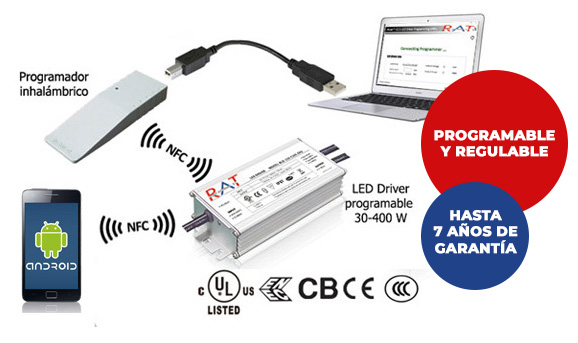

DRIVER LED IP67. CORRIENTE CONSTANTE

  • Programable mediante AirsetTM NFC
  • Tiempo de vida 100,000 horas @ Tc=75ºC
  • 5 Años de garantía @ Tc<=80ºC
  • Regulación 0-10V/PWM/Temporizador/DALI (Dependiendo del modelo)
  • Dim-to-Off con 0.5W potencia en reposo (Dependiendo del modelo también para 1-10V) – 12V auxiliares para controladores y ventiladores (Dependiendo del modelo)
  • Aplicaciones: campanas industriales, iluminación de calles e iluminación de túneles – Existen fichas técnicas a disposición del cliente

Programación de los  LED drivers con tecnología NFC

  1. Introducción

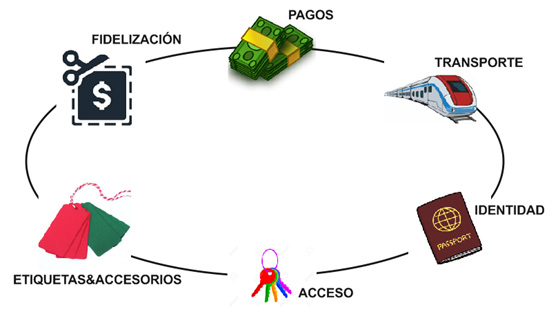

NFC (Near Field Communication o comunicación de campo cercano) es un tipo de tecnología de comunicación inalámbrica de corto alcance, que hoy en día, está involucrada en muchos aspectos de la vida cotidiana de una persona, como el transporte público, la seguridad, el pago, el intercambio de datos de teléfonos móviles  y las etiquetas.

NFC fue desarrollada por Sony y NXP, y posteriormente la participación de TI y ST lanzó la tecnología NFC al mundo de consumo electrónico con precios más bajos.

NFC  fue creada a partir de la tecnología RFID (Radio Frequency Identification o identificación por radiofrecuencia) y es conducida por la frecuencia de radio de 13,56MHz. Su velocidad bidireccional está en 424 kbit/s a una distancia de 10 cm.

La tecnología NFC es compatible con una gran variedad de dispositivos electrónicos, brindando una oportunidad de crecimiento ilimitado en el futuro.

2. Mecanismo de operación

Los dispositivos NFC pueden funcionar tanto en estado activo como en estado pasivo. Los dispositivos a programar funcionan principalmente en estado pasivo, lo que permite tener un gran ahorro de energía, o incluso, como en el caso de los drivers RAT, que se programen sin necesidad de conectarse a la corriente eléctrica.  Los dispositivos activos como grabador (programmer) o PC pueden suministrar toda la energía necesaria para la comunicación con los dispositivos pasivos a través de un campo electromagnético muy controlado.

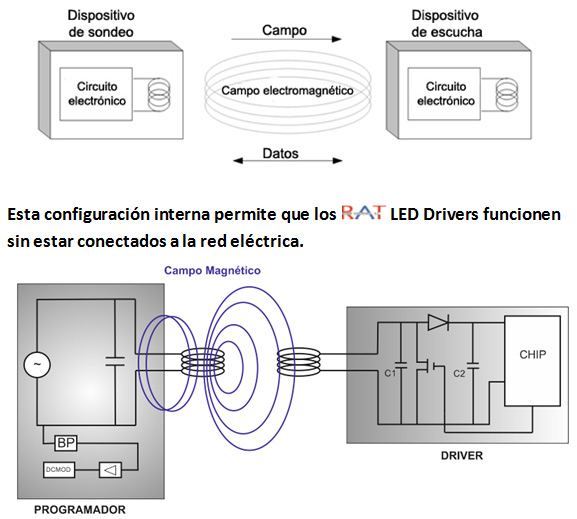

A continuación, en la imagen se muestra el esquema de funcionamiento de los dispositivos NFC.

NFC está estandarizado en ECMA 340, así como ETSI TS 102 190 V1.1.1 e ISO / IEC 18092, que especifican los esquemas de modulación, la codificación, las velocidades de transferencia y el formato de trama de la interfaz de RF de los dispositivos NFC.

3. Comparación con otros protocolos

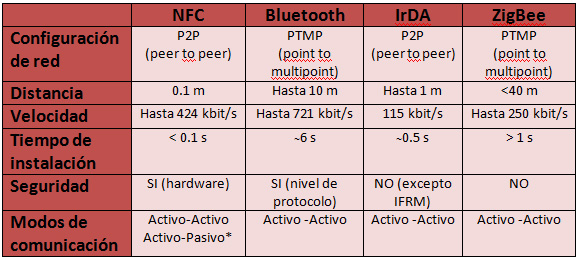

Hay muchas razones para que la tecnología NFC se convierta en uno de los protocolos inalámbricos de campo cercano más populares como se muestra a continuación.

*El modo de comunicación que se utiliza en los LED Drivers.

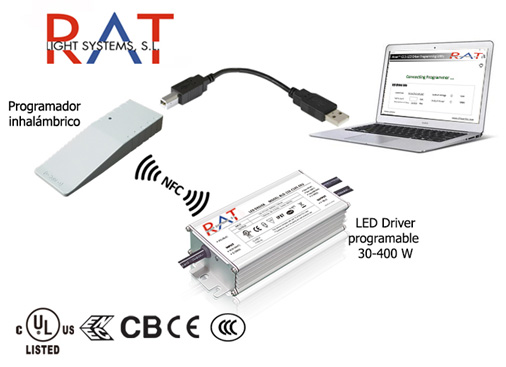

4. Programación de LED drivers con tecnología NFC

Elegimos NFC como medio de programación de drivers por su simplicidad, coste y fiabilidad.

5. Modos de programación de los drivers .

En los drivers de , es posible seleccionar el modo de programación preferido. Se puede configurar tanto la corriente de salida como una programación horaria de potencia.

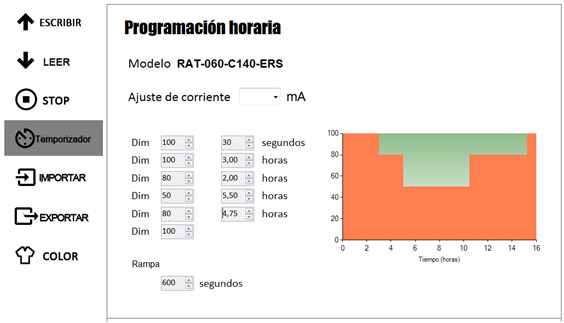

El modo de programación disponible actualmente es por horas fijas desde el inicio[i]. De tal manera que en la interfaz se puede seleccionar las horas y las potencias deseadas como muestra la siguiente imagen:

Único disponible actualmente, no obstante se está desarrollando el modo de programación por porcentajes de tiempo, OLC, etc. A medida que estas novedades estén finalizadas se actualizará la publicación técnica.

También es posible exportar nuevas configuraciones o importar configuraciones de proyectos ya utilizados. De esta manera se hace más fácil la programación de los drivers para cada proyecto.

6. Características principales de LED Driver

  • Modo de trabajo: Potencia constante – corriente constante.
  • Tensión alimentación: 90-305VAC o 127-420VDC.
  • Frecuencia de entrada: 47~
  • Descargador de sobretensiones: modo común: 4kV; modo diferencial: 10kV.
  • Factor de potencia: >0.9 para una carga de 60-100%.
  • THD: <15% para una carga de 60-100%.
  • Modos de protección:
    • Entrada de subtensión: apagado y recuperación automática.
    • Entrada de sobretensión: apagado a 320Vac (opcional).
    • Cortocircuito: recuperación automática. La salida se recupera al eliminar el defecto.
    • Exceso de temperatura: Se disminuye la corriente de salida si se sobrepasa Tc ≥ 105±10ºC; recuperación automática cuando Tc≤70±10ºC.
  • Programable mediante Airset™ NFC.
  • Precisión de corriente de salida: +/-2%.
  • (Opcional) Potencia auxiliar: 12V +/-5%, 300mA max.
  • Corriente de rizado: Ip-p: 5%Io max.
  • Tiempo de configuración: 1.2s max.
  • Exceso permitido: 10% max. de la carga.



  • Condiciones de operación: -40ºC~70ºC; 10%RH~100%RH.
  • Condiciones de almacenaje: -40ºC~+85ºC; 5%RH~100%RH.
  • MTBF: ≥320,000h, temperatura de la carcasa 50ºC.
  • Tiempo de vida: ≥100,000h, temperatura de la carcasa <75ºC.
  • Temperatura de la cubierta: 90ºC max.
  • Disponible en Clase II.
  • Certificaciones: EN 61347-1, EN 61347-2-3, EN 61347-2-13, EN 62384.
  • 5 años de garantía. (Opcional: hasta 10 años)

[1] Único disponible actualmente, no obstante se está desarrollando el modo de programación por porcentajes de tiempo, OLC, etc. A medida que estas novedades estén finalizadas se actualizará la publicación técnica.
